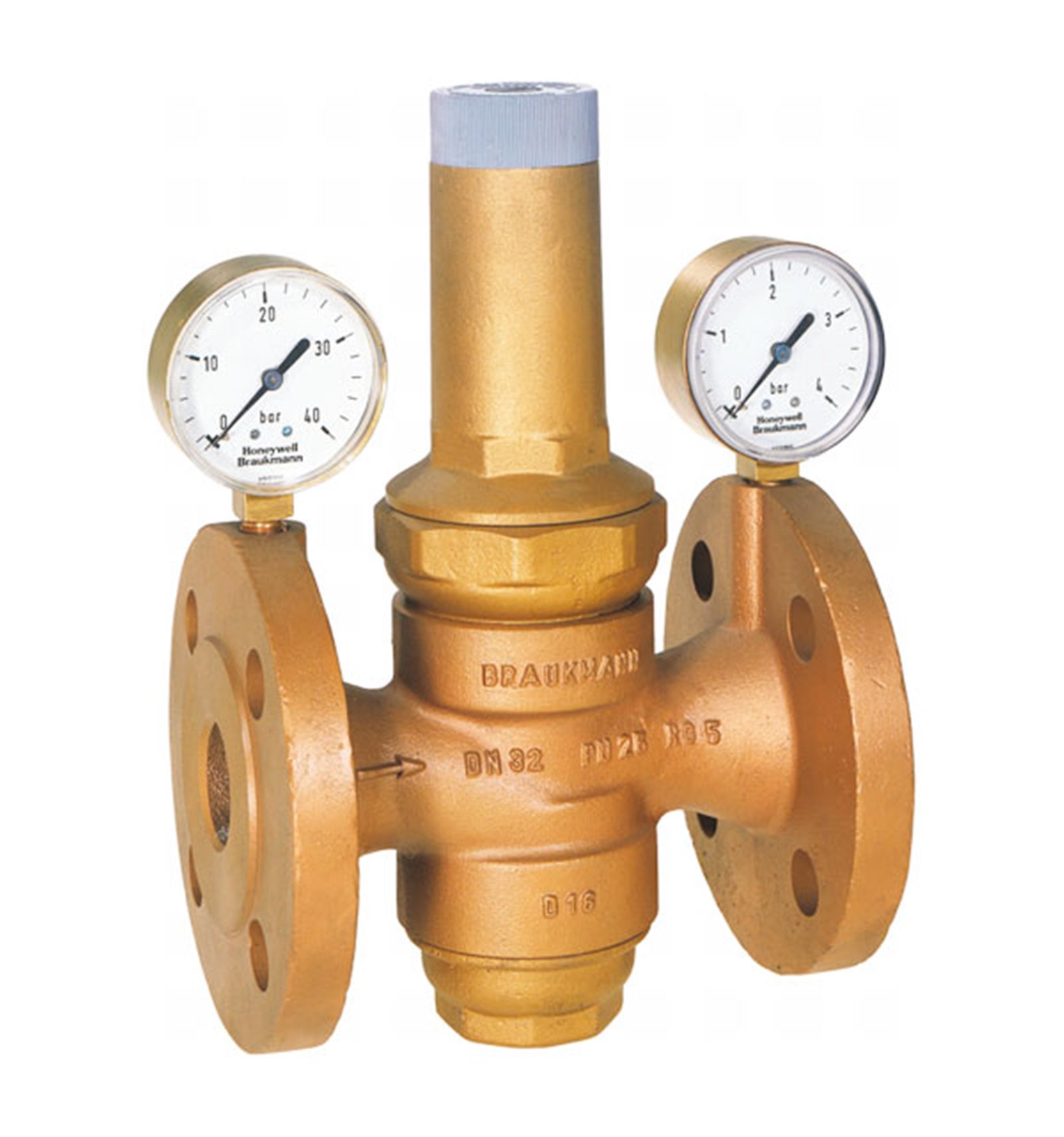

Редукционный клапан Honeywell D16-32A

Применение клапана понижения давления Honeywell D16-32A:

Клапан серии D16 предотвращает воздействие чрезмерного давления на установки-потребители воды, сжатого воздуха, неагрессивных жидкостей и даже азота. Основная задача клапана понизить входное давление до необходимого. Его используют в многоэтажных домах, промышленных установках и системах. Клапан Honeywell D16-32A также убирает колебания давления входного потока воды, минимизируя при этом шут движения рабочей жидкости.

Регулятор давления Honeywell D16-32A работает за счет открывания и закрытия клапана. При поступлении потока воды в регулятор возникает давление на диафрагму, а соответственно и усилие. Взаимодействуя с регулирующей пружиной, усилие с которой давит вода на диафрагму, уравнивается с силой сопротивления пружины, в результате чего клапан закрывается. При возоразборе давление на диафрагму снижается и клапан открывается, чтобы увеличить выходное давление. При этом колебания входного давления не влияют на закрытие и открытие клапана, поэтому происходит выравнивание давления.

• Давление выходного потока устанавливается вручную
• Гнезда подключения для манометров G¼” входящего и исходящего потоков
• Пружина настройки предела давления не контактирует с водой
• Полностью взаимозаменяемая вставка клапана
• Фильтр встроен
• Может устанавливаться в фильтр тонкой очистки
• Сбалансированное седло клапана, поэтому поступающие колебания давления не влияют на сбалансированный поток
• Обслуживание клапана производиться без снятия клапана

• Фланцевый корпус номинальным давлением PN 25
• Вставка клапана с седлом клапана и диафрагмой
• Встроенный фильтр с размером ячейки 0,5 мм
• Стакан на пружину с ручкой регулировки
• Колба
• Пружина
• Манометры не включаются в комплект

• Корпус клапана - бронза
• Вставка клапана - синтетический материал
• Стакан на пружину и колба - латунь
• Пружина - пружинная сталь
• Фильтрующая сетка - нержавеющая сталь
• Уплотнители - нитрильный каучук (NBR)
• Диафрагма - армированный нитрильный каучук (NBR)

D16 XXX A

• D16 – модель клапана
• A – стандартное исполнение
• XXX – соединительный размер (DN 50 - 40 мм)
