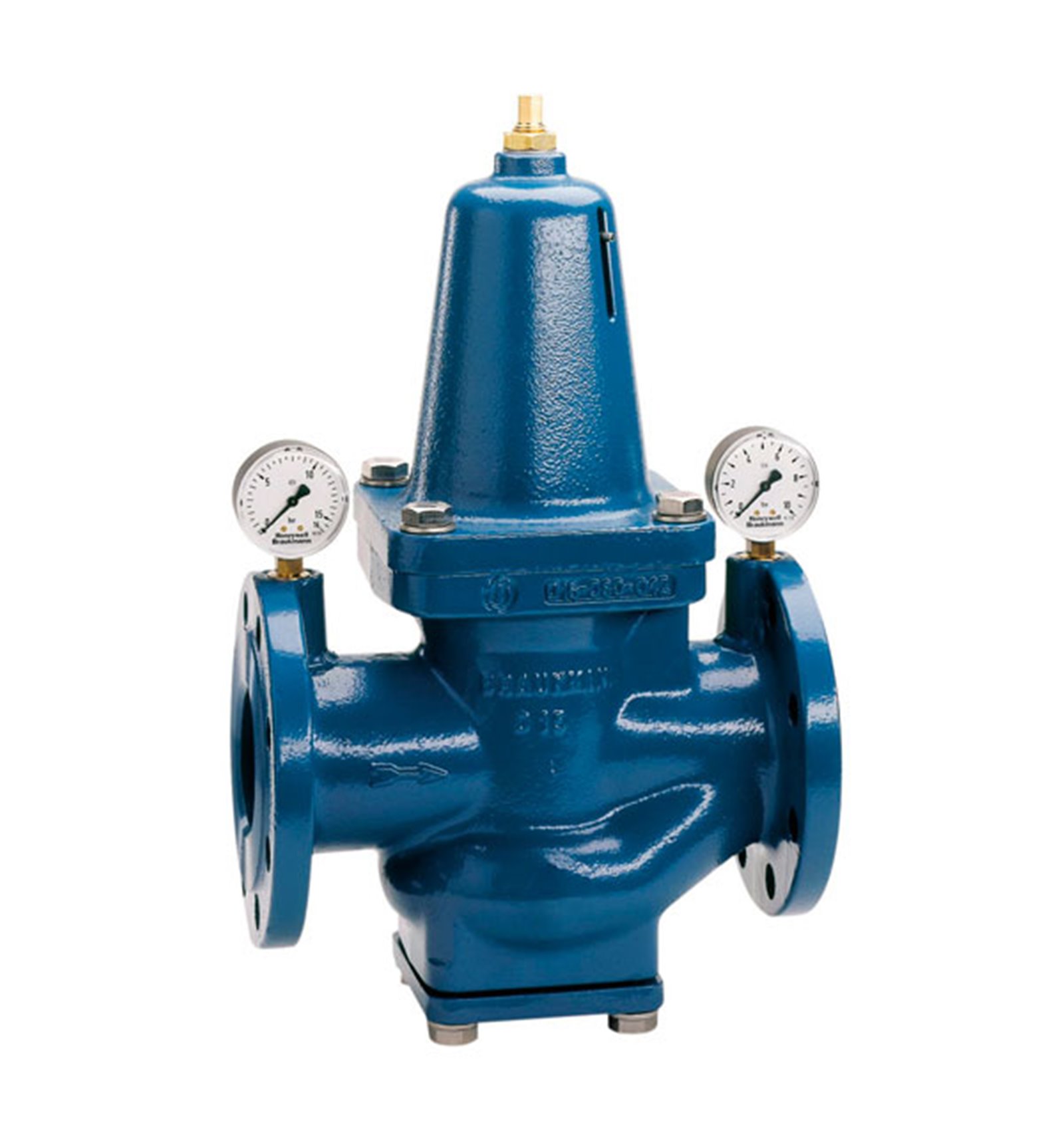

Редукционный клапан Honeywell D15P/S-65A
- Давление на входе - до 16 бар
- Давление на выходе (при DN200) - 1,5 - 8 (6) бар
- Рабочая температура - до 70 °C
- Минимальное падение давления - 1 бар
- Нагрузка диафрагмы - до 9 бар
- Соединительный размер DN - 65 мм
- Значение Kvs - 47 м3/час
- Приблизительный вес - 28,2 кг
- Рабочая среда - вода, сжатый воздух и азот
- Материал - литейный чугун

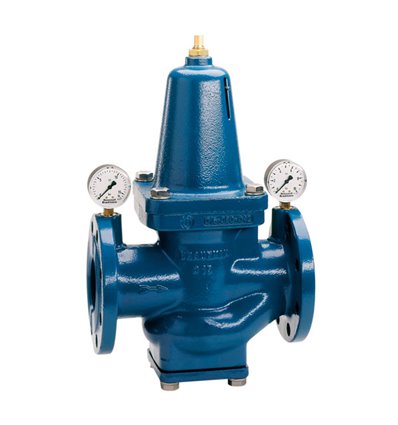

Редукционный клапан Honeywell D15P/S-65A
Принцип действия
Подпружиненные клапаны с понижением давления действуют по принципу выравнивания усилий. Усилие мембраны противодействует усилию регулировочной пружины. Если выпускное давление и, следовательно, усилие мембраны ослабевают вследствие вытекания воды, большее по величине усилие пружины откроет клапан. Тогда выходное давление возрастет до тех пор, пока усилия мембраны и регулировочной пружины снова не будут уравновешены. Давление на впуске не влияет на открывание или закрывание клапана. Вследствие этого флуктуации давления на впуске не оказывают воздействия на выходное давление, обеспечивая тем самым уравновешивание давления на впуске.
Технические характеристики редуктора Honeywell D15P
Диапазон применения
Рабочая среда: Вода, сжатый воздух, не содержащий масел и азот
Впускное давление: Максимум 16,0 бар
Выпускное давление:
1,5 - 8,0 бар (DN50 - DN150)
1,5 - 6,0 бар (DN200)
Технические данные
Рабочая температура: Максимум 70 °С
Минимальное падение давления: 1,0 бар
Давление на мембрану: Максимум 9,0 бар
Номинальные размеры: от DN50 до DN200
Размеры редуктора D15P
| Присоединительный размер DIN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||||||||||||||||||||||||||||||||||||
| Приблизительный вес (кг) | 16,2 | 28,2 | 41,5 | 67,0 | 103,0 | 150,0 | 408,0 | |||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||
| Значение kvs | 28 | 47 | 70 | 110 | 180 | 250 | 380 | |||||||||||||||||||||||||||||||||||||||||||||
| Пиковый расход, м3/час | 13 | 23 | 32 | 45 | 63 | 90 | 144 | |||||||||||||||||||||||||||||||||||||||||||||
Конструкция редуктора D15P
Клапан понижения давления состоит из следующих элементов:
• Корпус с PN 16 фланцами по стандарту DIN 2533
• Пружинный стакан с регулировочной пружиной
• Регулировочная пружина
• Система клапана в комплекте с мембраной
• Манометры
Материалы
• Чугунный корпус
• Чугунный пружинный стакан
• Бронзовое седло клапана
• Бронзовая направляющая клапана
• Конус, в клапанах с присоединительным размером
- до DN 150 (латунный)
- от DN 150 до DN 200 (стальной)
• Мембрана из ЕРDМ
• Буртик уплотнения из NBR
• Уплотнения из NBR
• Регулировочная пружина из пружинной стали
• Винты и гайки из нержавеющей стали
Специальные характеристики
• Винт для регулировки выпускного давления
• Регулировочная пружина не соприкасается с питьевой водой
• Уход и техобслуживание не требуют демонтажа клапана из трубопровода
• Штуцеры для присоединения манометра на выходе
• Уравновешивание впускного давления - флуктуации впускного давления не влияют на выпускное давление
• Внешнее и внутреннее покрытие из синтетического полимера, который считается в общем физиологически и токсически безопасным
• Надежная и проверенная конструкция
Монтаж клапана понижения давления Honeywell D15P
Инструкции по монтажу
• По возможности устанавливайте клапан в горизонтальной части водопровода стаканом с пружиной вверх
- В других положениях возрастает скорость изнашивания буртика уплотнения поршня
• Установите запорные вентили
- Это обеспечивает обслуживание и ремонт без демонтажа клапана из трубопровода
• Обеспечьте хороший доступ к клапану
- Это упрощает техобслуживание и осмотр
- Манометр должен быть хорошо виден
• Устанавливайте клапан после фильтра или сетчатого фильтра
- В этом случае клапан с понижением давления надежно защищен от загрязнения
• Если позволяет пространство, желательно, чтобы следом за клапаном находился прямой участок трубопровода, по крайней мере в пять раз превышающий его номинальный размер.
Типичные способы применения
Клапаны понижения давление Honeywell D15P предназначены для бытового, промышленного и коммерческого использования в пределах их технических характеристик.
Клапаны с понижением давления надлежит устанавливать в следующих случаях:
• Если статическое давление превышает максимально допустимое для данной системы значение
• Если при использовании нагнетательной системы необходимо наличие нескольких зон с разным давлением (редукторы давления на каждом этаже здания)
• Если необходимо устранить флуктуации давления в системе, смонтированной после клапана
• Для достижения постоянных величин входного и выходного давления в системах с подкачкой бустерным насосом
