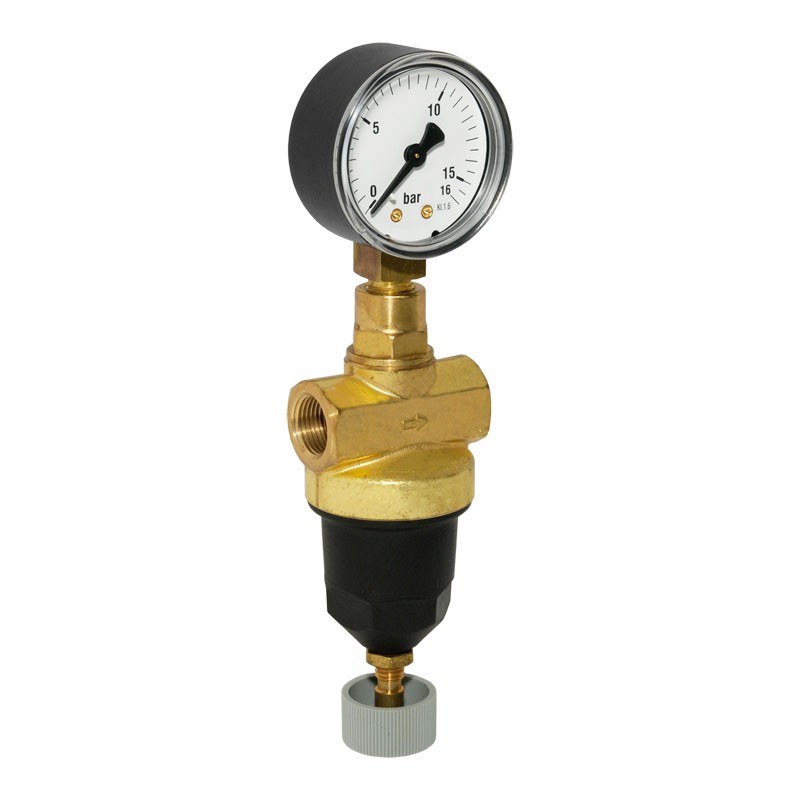

Редукционный воздушный клапан Honeywell D22-3/4A

Описание

Редукционный воздушный клапан Honeywell D22 3/4A используется для работы со сжатым воздухом и является надежной защитой от воздействия слишком высокого давления. В пределах своих технических характеристик клапан может использоваться в промышленных или коммерческих установках.

Производитель не рекомендует использовать клапан как единственное средство защиты. При необходимости защищать оборудование от избыточного давления и во избежание утечек, необходимо устанавливать дополнительный редукционный клапан.

Манометр M38K в комплект не входит

Технические характеристики Honeywell D22 3/4A

• Резьбовое отверстие для манометра, дюйм: 1/4
• Габариты, мм: 80х105
• Монтаж: в горизонтальном положении, чашей вниз
• Среда: сжатый воздух, нетоксичные и негорючие газы

Принцип работы Honeywell D22 3/4A

Клапан работает по принципу уравнивания усилий. Усилие диафрагмы направлено против силы распрямления пружины. Если впускное давление, а вместе с ним и нажим диафрагмы, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются. Скачки давления на входе не оказывают влияния на давление, установленное на выходе.

Специальные характеристики Honeywell D22 3/4A

• Давление на выходе выставляется с помощью регулировочной ручки
• Компактная конструкция
• Возможен уход и техническое обслуживание клапана без демонтажа из системы
• Большой выбор присоединительных размеров
• Предназначены для установки в случаях:
• статическое давление превышает максимально допустимое для данной системы значение
• нежелательны скачки давления в находящемся ниже по направлению оборудовании
