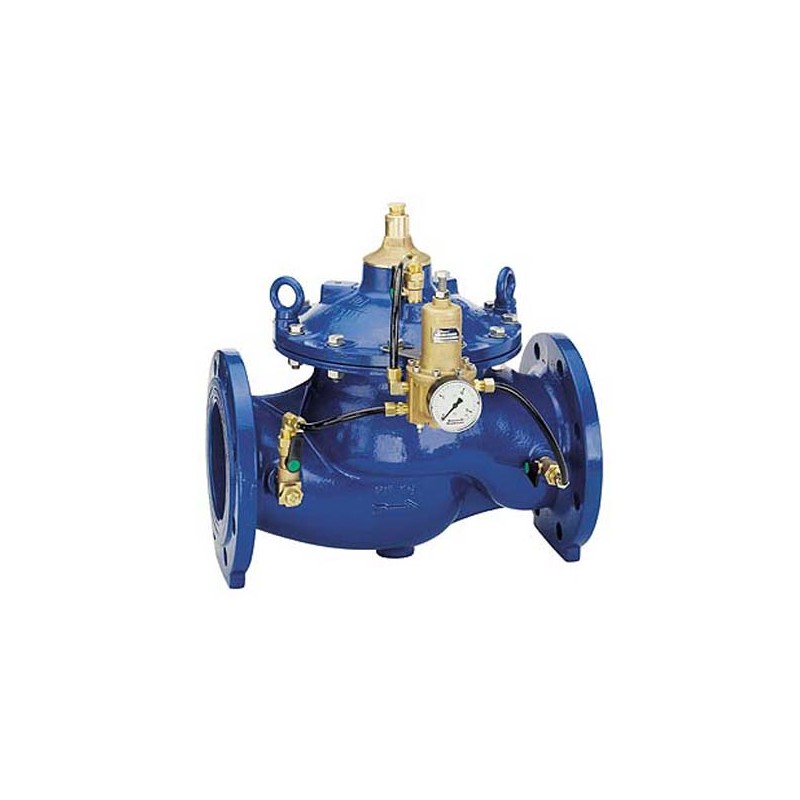

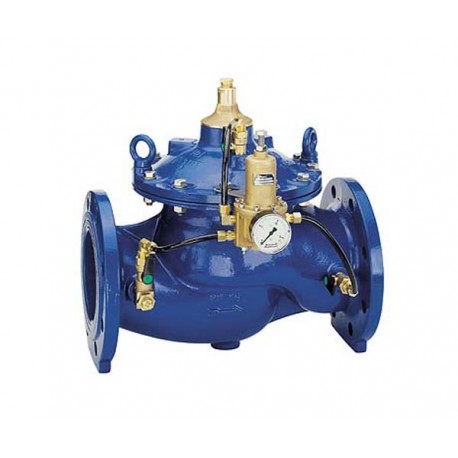

Регулятор давления Honeywell DR300-50A

Принцип действия редукционного клапана Honeywell DR300-50A:

Редукционный клапан Honeywell DR300-50A представляет собой регулятор давления вида «после себя». Он обеспечивает надежную защиту потребителей воды от скачки давления потока в водопроводе, в результате чего некоторые системы могут выйти и строя. Применяется в условиях, когда клапана снижения давления недостаточно. За счет выравнивания давления в трубопроводе уменьшается шум воды и сокращается потребление.

Клапан при отключенной воде закрыт, однако когда систему включают, за счет чего повышается давление в камере над диафрагмой и создается давление на диафрагму. При потреблении воды, прошедшей через редукционный клапан Honeywell DR300-50A, давление падает и управляющий клапан открывается. При этом клапан раскрывается, и его площадь поперечного сечения увеличивается. Как только площадь превышает давление в камере падает и клапан закрывается. Именно так регулируется давление, за счет удерживания давления на определенном уровне внутри редукционного клапана.

• Большая пропускная способность с точным управлением
• Небольшой вес и компактные размеры
• Для техобслуживания не нужно демонтировать клапан
• Порошковое покрытие внутри и снаружи полностью безвредно
• Работает без внешних источников питания
• Выходное давление достигает 12 атм
• Цепь управления с шаровыми клапанами встроены
• Седло клапана заменяется
• Клапан стандартизирован и протестирован

• Корпус с фланцами, рассчитанный на давление DN16/DN25
• Управляющий клапан CX-PS
• Цепи управления (с фильтрующей вставкой/шаровыми клапанами)

• Корпус - ковкий чугун (стандарт ISO 1083)
• Диафрагма жесткости - ковкий чугун (стандарт ISO 1083)
• Стыковая накладка - ковкий чугун (стандарт ISO 1083)
• Конус регулировки - нержавеющая сталь/красная бронза
• Движущая пружина - нержавеющая сталь
• Регулирующий стержень - нержавеющая сталь
• Седло клапана - нержавеющая сталь
• Фильтрующая вставка - нержавеющая сталь
• Корпус управляющего клапана - латунь
• Прессующая арматура - латунь
• Управляющий цепи - синтетический материал
• Уплотнители - NBR (нитрильный каучук)/EDPM (этилен-пропиленовый каучук)
• Диафрагма - армированный нитрильный каучук
